UM210

Enceinte line array

CARACTÉRISTIQUES TECHNIQUES

Bande fréquentielle d'utilisation(± 10 dB)

48 Hz - 20 kHz

SPL max à 1m

142 dB SPL (1)

Directivité nominale (H° x V°)

100° x 10° (2)

Impédance nominale

8 ohms

Transducteurs

Topologie des sources


Voies et sections d'amplification

2 x 10'' ND (LO) + 1 x 6,5" ND (MID) / HF 1'' (HI)

Line Source

3 voies, bi-amplifiée

Nombre d'enceintes maximum par amplificateur DA8/ DA12

DA8 : 4x UM210
DA12 : 6x UM210

Dimensions H,L,P (mm)
Poids (kg)
Connecteurs
IP

280 x797 x 533 mm
40 kg
2 x Speakon NL4MP (5)
56

UM210

L’enceinte Line Array UM210 intègre 3 voies acoustiques et fonctionne en bi-amplification. La section LO comprend deux haut-parleurs de 10 » la section HI comprend un haut-parleur de 6,5″ et un moteur à chambre de compression 1″.

Cette enceinte line-array possède des fonctionnalités adaptées à l’architecture des salles de concert ou aux configurations de scènes extérieures. Sur l’UM210, les basses fréquences sont restituées par 2 haut-parleurs de 10″ positionnés derrière une pièce d’optimisation du rayonnement dont la fonction est triple : elle crée une charge sur les woofers augmentant ainsi leur efficacité et optimise le couplage basse fréquence entre les différents haut-parleurs qui composent l’enceinte. De plus, il agit comme une expansion de pavillon pour les fréquences moyennes et hautes. Sa forme calculée par BEM garantit un effet de diffraction minimal pour ces fréquences.

Les sections médiums et hautes fréquences sont gérées par un ensemble coaxial composé de deux haut-parleurs séparés. Un haut-parleur médium de 6,5″ au bas duquel est installé un moteur à chambre de compression 1″. L’ensemble électro-acoustique est chargé par un dispositif innovant d’alignement de phase en instance de brevet, SIGMA, qui optimise le diagramme de rayonnement et le couplage entre enceintes adjacentes.

FESTIVALS

CONCERTS

SALLES DE SPECTACLE

PLATEAUX TV

ACCESSOIRES & OPTIONS

UMTRUSS

Truss pour Uniline Max (accroche)

UMRAIL

Truss de levage léger et Pullback

UMSTACK

Accessoire de stacking léger – Compatible UM121 et UC118i

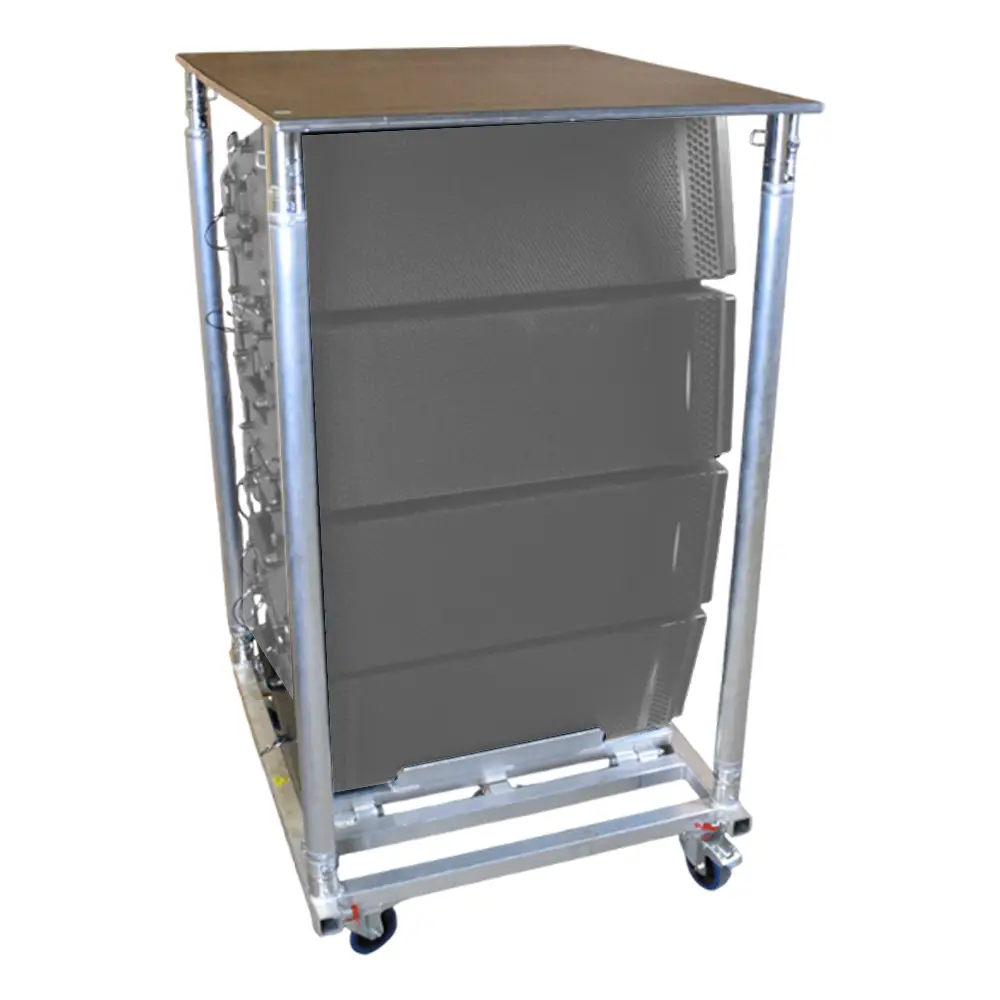

UM210D4

Chariot de transport pour 4x UM210

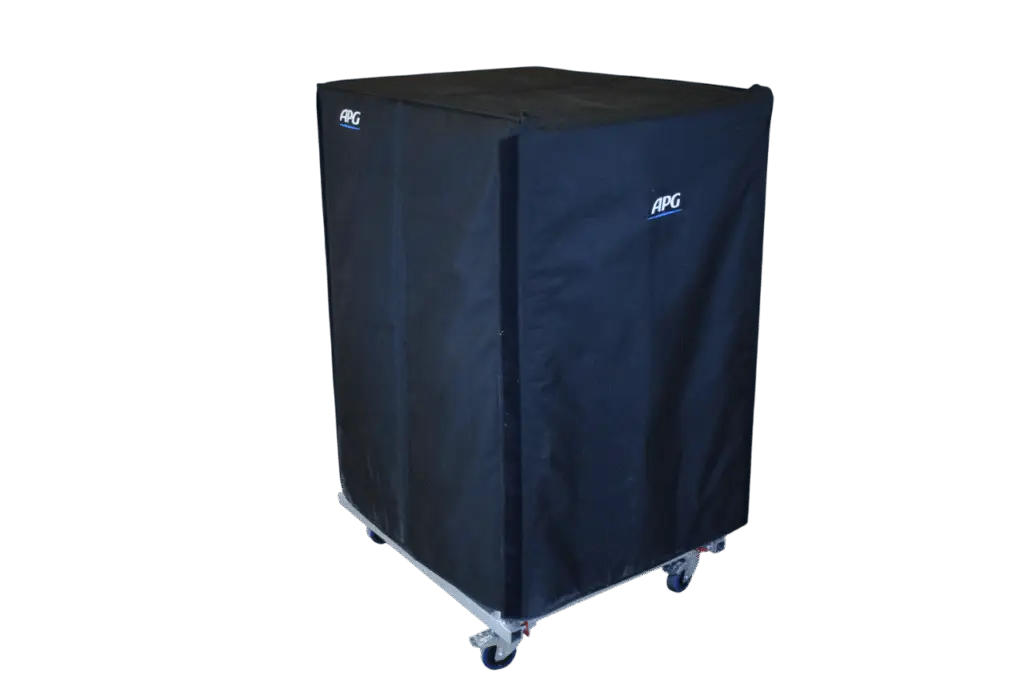

UM210SCH4

Housse weatherproof pour chariot UM210D4

ÉLECTRONIQUES

Amplificateurs DA8 et DA12

Amplificateur APG à DSP série installation fixe ou touring

UNIRACK

Solution universelle d’amplification

TOURACK

Solution universelle d’amplification

TÉLÉCHARGEMENTS

Document pdf

Fiche technique UM210

Fichier zip

GLL 03/2025

Document pdf

EN_technical_datasheet_UM210

Fichier zip

GLL 03/2025
